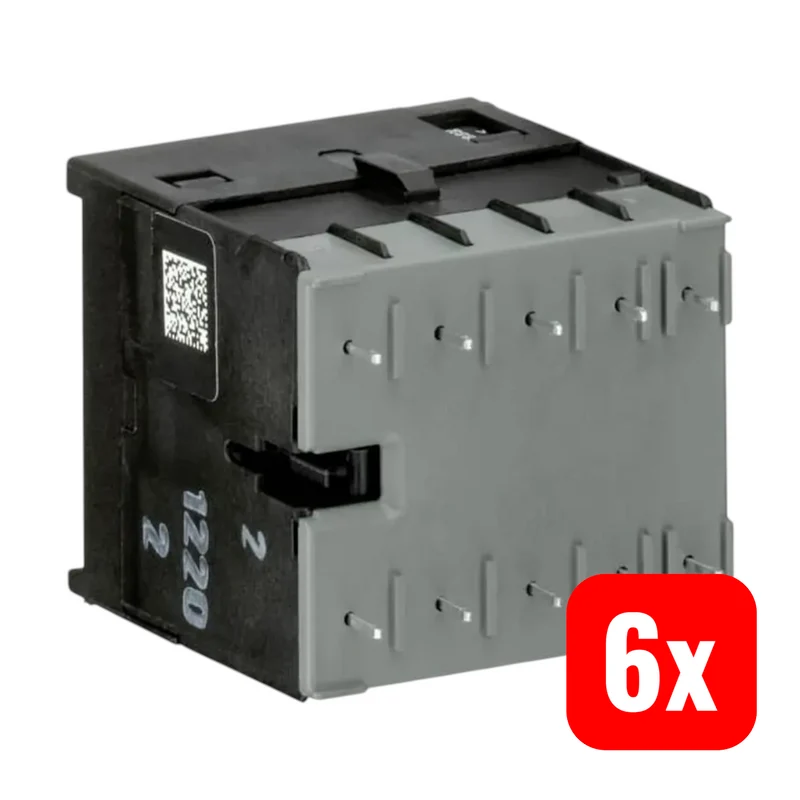

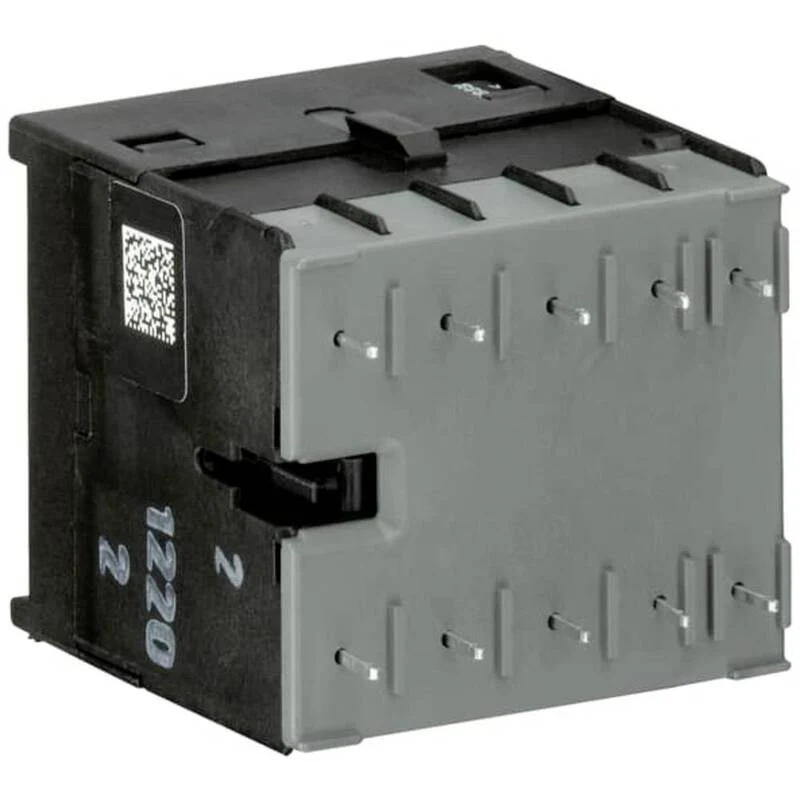

B-Ware ABB Kleinschütz Schütz Magnet BC6-30-01-P-1.4-81 3 Schließer 1 Öffner 6 STÜCK

Merkmal	Wert
Produktart	Kleinschütz
Typ	BC6-30-01-P-1.4-81
Kontaktart	3 Schließer, 1 Öffner
Steuerspannung (max.)	24 V/DC
Dauerstrom (max.)	12 A
Leistung	4 kW
Anschluss	Lötpins
Breite	47,5 mm
Höhe	45,2 mm
Tiefe	47,7 mm
Geeignet für Reiheneinbau	Nein
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Anzahl Hauptkontakte Schließer	3
Anzahl Hauptkontakte Öffner	0
Anzahl Hilfskontakte Schließer	0
Anzahl Hilfskontakte Öffner	1
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	8 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	16 A
Bemessungssteuerspeisespannung AC 50 Hz	24 V
Bemessungssteuerspeisespannung AC 60 Hz	24 V
Bemessungssteuerspeisespannung DC	24 V
Anschlussart Hauptstromkreis	Leiterplattenanschluss
Betriebsspannung AC 50 Hz	220-690 V
Betriebsspannung AC 60 Hz	220-690 V
Spannungsart zur Betätigung	DC
Bemessungsbetriebsleistung NEMA	1,491 kW

Produktbeschreibung

Das Kleinschütz BC6-30-01-P-1.4-81 eignet sich für Steuerungs- und Lastschaltanwendungen mit einer Steuerspannung von maximal 24 V/DC. Es verfügt über 3 Schließer und 1 Öffner, eine maximale Leistung von 4 kW sowie einen Dauerstrom bis 12 A. Die Anschlussart erfolgt über Lötpins und Leiterplattenanschluss. Das Schütz ist nicht für den Reiheneinbau geeignet und bietet eine kompakte Bauform für industrielle Anwendungen.

Dieses Lastschütz ist ideal für den Einsatz in elektrischen Steuerungen und als Magnetschalter oder Netzschütz. Die genaue Typenbezeichnung und Spezifikationen ermöglichen eine schnelle Identifikation und Integration in bestehende Systeme.
