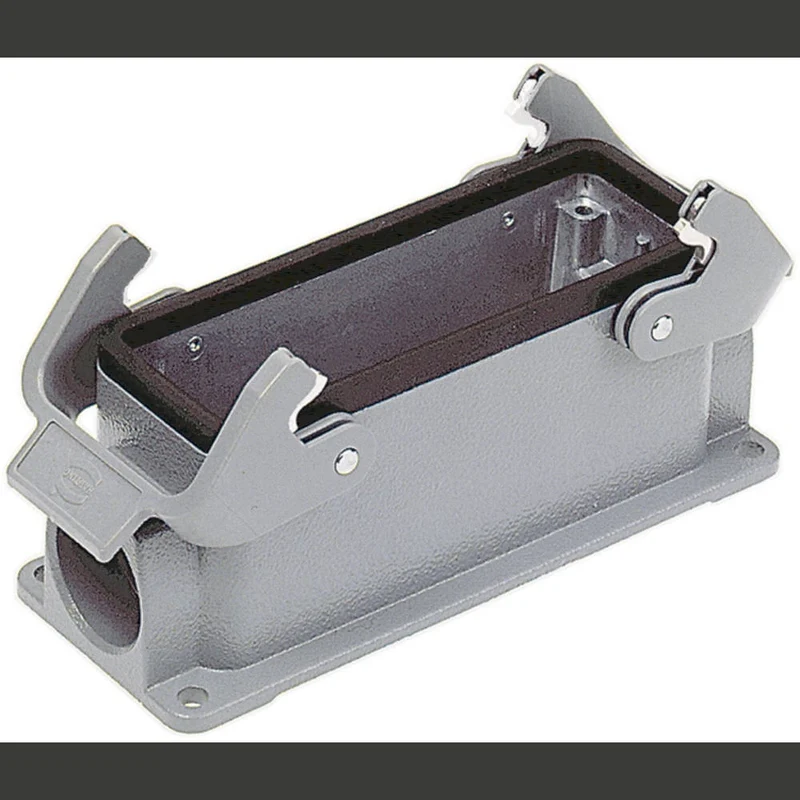

B-Ware Harting Sockelgehäuse Gehäuse Unterteil Steckverbinder grau seitlich IP65

Merkmal	Wert
Typ	09 30 024 1270
Produktart	Sockelgehäuse
Baugröße	24 B
Bauform	niedrige Bauform
Gehäusebaureihe	Han B
Ausführung	seitlicher Kabeleingang
Kabeleingang	2x Pg 21
Anzahl der Leitungseinführungen	2
Anordnung der Kabelzuführung	seitlich
Verriegelungsart	Querbügel
Han-Easy Lock	ja
Werkstoff Gehäuse	Aluminium-Druckguss
Werkstoff Verriegelung	Polycarbonat (PC), Edelstahl
Werkstoff Dichtung	NBR
Beschichtung Gehäuse	pulverbeschichtet
Farbe Gehäuse	RAL 7037 (staubgrau)
Farbe Verriegelung	RAL 7037 (staubgrau)
Gehäusematerial	Aluminium
Schutzart nach IEC 60529	IP65
Schutzart nach UL 50 / UL 50E	4, 4X, 12
Grenztemperatur/Betriebstemperatur	-40 bis +125 °C
Nettogewicht	311,6 g
Brandschutz in Schienenfahrzeugen	EN 45545-2 (2020-08)
Materialbrennbarkeitsklasse nach UL 94 (Verriegelungsbügel)	V-0
Brennbarkeitsklasse des Isolierstoffs nach UL94	sonstige
Anwendungsgebiet	HARTING Standardgehäuse für Industrie-Steckverbinder
Zulassungen	DNV GL
Mit Dichtung	ja
UV-beständig	nein
Mit Klappdeckel	nein
Korrosionsbeständig	nein
Mit Kabelverschraubung	nein
Mit Stutzen	nein
Inhalt	1 Stück
Bügellage	Unterteil
Befestigungsart der Kabelverschraubung	PG
Hinweis zur Grenztemperatur	Bei Verwendung als Steckverbinder nach IEC 61984

Produktbeschreibung

Das Sockelgehäuse 09 30 024 1270 der Baureihe Han B ist für Industrie-Steckverbinder geeignet und bietet einen seitlichen Kabeleingang mit 2x Pg 21. Das Gehäuse aus Aluminium-Druckguss ist pulverbeschichtet, staubgrau nach RAL 7037, und verfügt über eine Schutzart IP65 nach IEC 60529 sowie Zulassung DNV GL. Es erfüllt die Brandschutzanforderungen nach EN 45545-2 (2020-08) und bietet eine Betriebstemperatur von -40 bis +125 °C. Das Verriegelungssystem mit Querbügel besteht aus Polycarbonat und Edelstahl und ist für die Han-Easy Lock Funktion ausgelegt.

Ideal für Anwendungen mit HARTING Standardgehäusen in industriellen Umgebungen. Die niedrige Bauform ermöglicht flexible Installation bei hoher mechanischer Stabilität.
