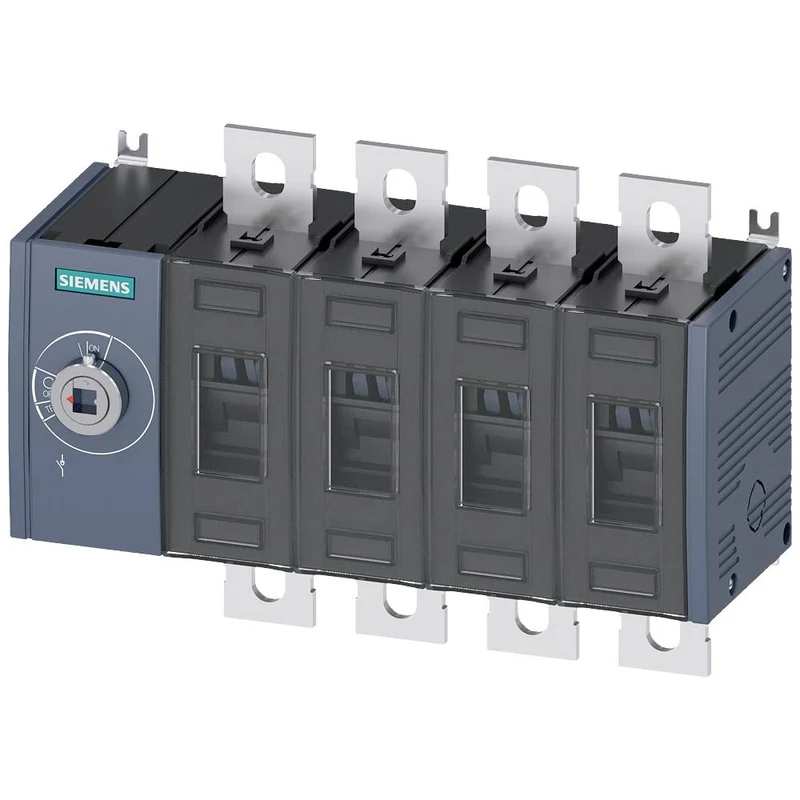

B-Ware Siemens Lasttrennschalter Netztrennschalter Schalter 4polig 400A Hauptschalter

Technische Daten

• Schutzart: IP20
• Isolationsspannung: 1000 V
• Umgebungstemperatur: -25 °C - +70 °C
• Stoßspannungsfestigkeit: 12 kV
• mechanische Lebensdauer: 10000
• elektrische Lebensdauer: 1000
• Verlustleistung: 56 W
• Ausführung des elektrischen Anschlusses: Flachanschluss
• Baugröße des Lasttrennschalters: 3
• Befestigungsart: Schraubbefestigung

Betriebsspannung (Details)

690 V/AC

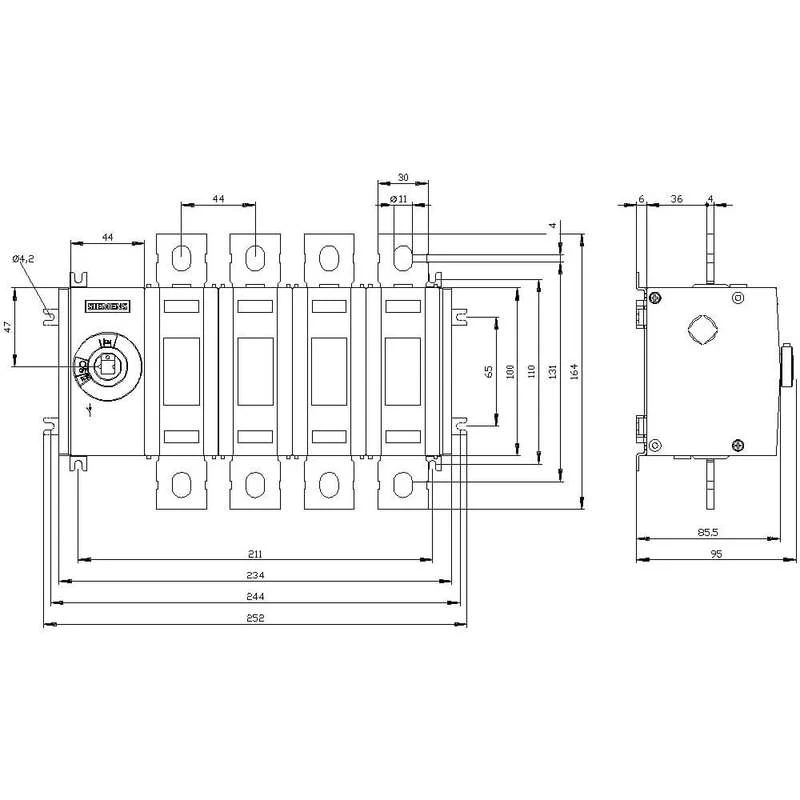

Abm.

(B x H x T) 234 x 164 x 93.5 mm

Nennstrom

400 A

Nennstrom - gerundet

400 A

Tiefe

93.5 mm

Höhe

164 mm

Breite

234 mm

Ausführung

Schalter

Nennspannung

690 V/AC

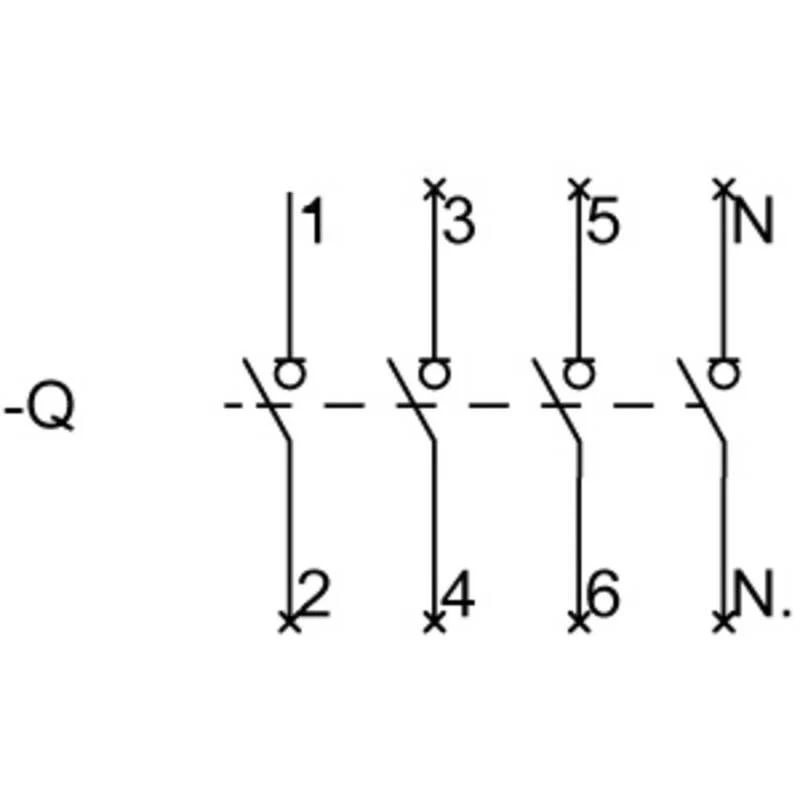

Polzahl

4

Anzahl der Hilfskontakte als Schließer

6

Anzahl der Hilfskontakte als Öffner

6

Bemessungsdauerstrom Iu

400 A

Polzahl

4

Schutzart (IP), frontseitig

IP00

Anzahl der Hilfskontakte als Wechsler

0

Anzahl der Schalter

1

Verriegelbar

FALSE

Motorantrieb integriert

FALSE

Anschlussart Hauptstromkreis

Flachsteckanschluss

Ausführung als NOT-AUS-Einrichtung

TRUE

Ausführung des Betätigungselements

ohne

Ausführung als Hauptschalter

TRUE

Ausführung als Sicherheitsschalter

TRUE

Ausführung als Wartungs-/Reparaturschalter

TRUE

Bemessungsbetriebsleistung bei AC-23, 400 V

200 kW

Bemessungskurzzeitstromfestigkeit Icw

13 kA

Farbe des Betätigungselements

sonstige

Geeignet für Bodenbefestigung

TRUE

Geeignet für Frontbefestigung 4-Loch

FALSE

Geeignet für Frontbefestigung Zentral

FALSE

Geeignet für Verteilereinbau

FALSE

Geeignet für Zwischenbau

FALSE

Max. Bemessungsbetriebsspannung Ue bei AC

1000 V

Motorantrieb optional

FALSE

Spannungsauslöser optional

FALSE

Készülék kivitel

Einbaugerät Festeinbautechnik

Bemessungsdauerstrom bei AC-21, 400 V

400 A

Schaltleistung bei 400 V

220 kW

Ausführung als Wendeschalter

FALSE

Bemessungsdauerstrom bei AC-23, 400 V

400

Schutzart (NEMA)

sonstige

Produkt-Art

Lasttrennschalter
