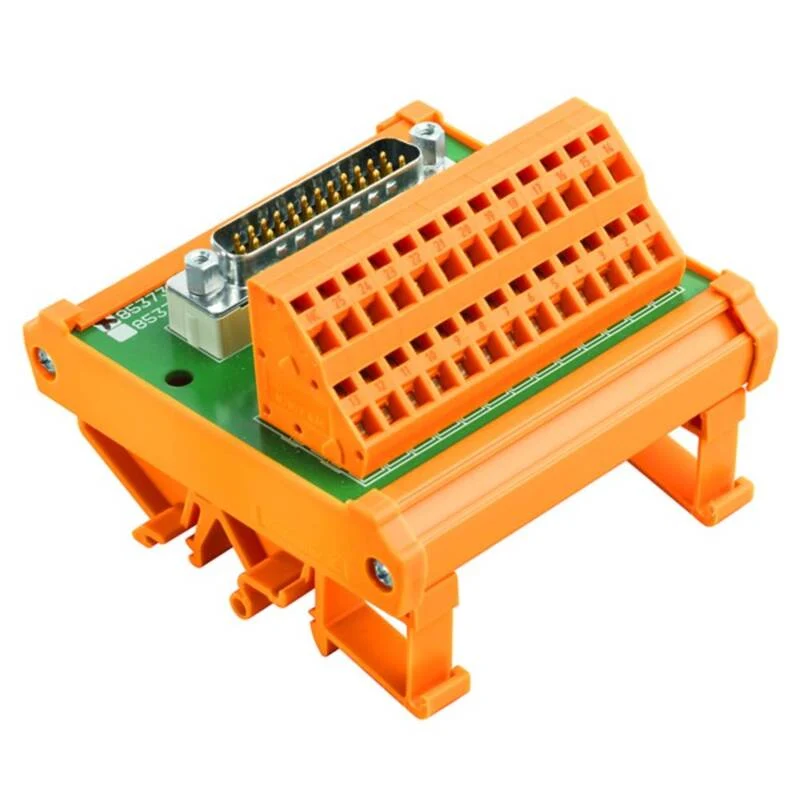

B-Ware Weidmüller RS SD25 SZ Übergabeelement Übergabebaustein

Merkmal	Wert
Typ	RS SD25 SZ
Serie	RS SD
Produkt-Art	Übergabebaustein
Ausführung	Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 60807-2 / DIN 41652, 25-poliger Stecker, Zugfederanschluss
Anschluss (Steuerung)	D-Sub-Stecker
Anschluss (Feld)	Zugfeder
Gesamtpolzahl	25
Nennstrom pro Anschluss	1,5 A
Bemessungsspannung	100 V
Überspannungskategorie	II
Verschmutzungsgrad	2
Impulsspannungsprüfung	0,8 kV
Leiteranschlussquerschnitt min. (AWG)	AWG 24
Leiteranschlussquerschnitt max. (AWG)	AWG 14
Querschnitt flexibel	0,2–1,5 mm²
Querschnitt starr	0,2–2,5 mm²
Abisolierlänge (max.)	7,5 mm
Abmessungen (L x B x H)	80 x 87 x 63,6 mm
Gewicht	112,28 g
Temperaturbereich	0 °C bis +55 °C
RoHS-konform	Ja
Lieferumfang	1 Stück

Produktbeschreibung

Der Übergabebaustein RS SD25 SZ der RS SD Serie ist eine normgerechte Schnittstelle mit 25-poligem SUB-D-Stecker gemäß IEC 60807-2 und DIN 41652. Ausgestattet mit D-Sub-Stecker und Zugfederanschluss, eignet sich der Übergabebaustein für flexible und starre Leiterquerschnitte von 0,2 bis 2,5 mm². Er unterstützt einen Nennstrom von 1,5 A, eine Bemessungsspannung von 100 V und erfüllt die RoHS-Konformität. Die kompakten Maße von 80 x 87 x 63,6 mm und der Temperaturbereich von 0 °C bis +55 °C ermöglichen vielseitige Anwendungen.

Der RS SD25 SZ Übergabebaustein ist ideal für industrielle Steuerungs- und Automatisierungslösungen, bei denen eine zuverlässige und sichere Verbindung gefragt ist.
