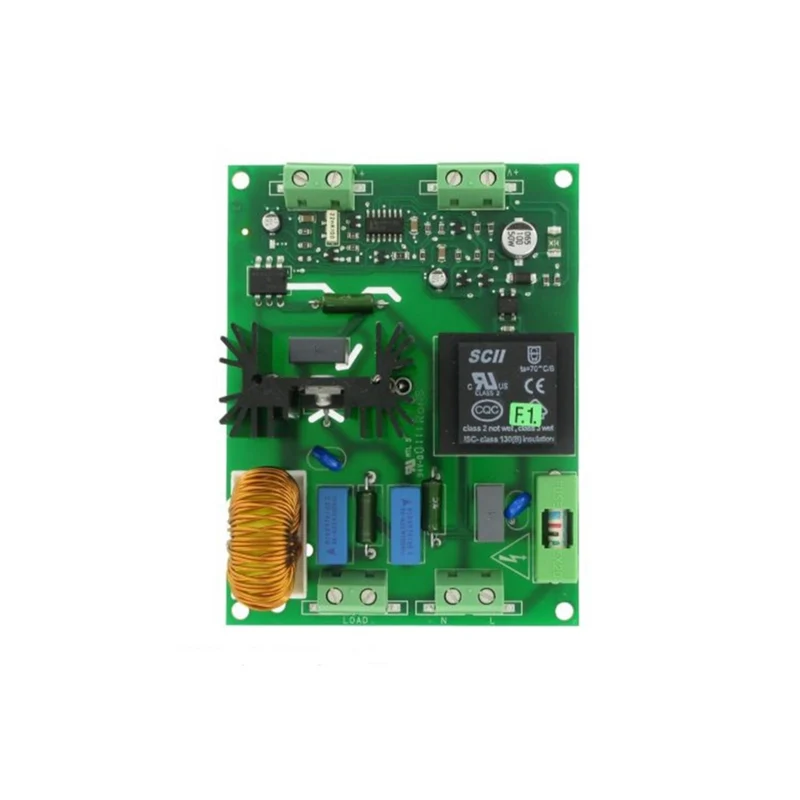

FCSM042300 Carel

FCSM042300 Carel Drehzahlregler 4A, 230V, 50/60Hz, IP00, mit 0-10V-Eingang

Technische Daten

• Betriebsspannung: 230V
• Eingangssignal: 0-10V
• Betriebstemperatur: -10 - 50 °C, max 90% r.F.
• Schutzart: IP00
• Abmessungen: 82 x 107 x 40 mm

FCSM Drehzahlregler eignen sich für die stufenlose Drehzahlregelung von Asynchronmotoren, die für Phasenanschnittregelung freigegeben sind. Anwendungsbeispiele sind Ventilatoren, Pumpen und Mixer. Die Ansteuerung aller Carel Drehzahlregler erfolgt durch ein externes Steuergerät. Der FCSM wird mit einem externen Regler mit stetigem 0-10 V-Ausgang wie zum Beispiel pRack, pCO5, oder IR33 Universal verbunden. Für die manuelle Drehzahlvorwahl kann an alle FCSM ein 10 kOhm Potentiometer angeschlossen werden. Bei der Auswahl der Baugröße der Drehzahlreglers muss eine eventuelle erhöhte Stromaufnahme der angeschlossenen Motoren im niedrigen Drehzahlbereich (geringere Betriebsspannung) berücksichtigt werden. Funktion: Alle Drehzahlregler arbeiten nach dem Phasenanschnittprinzip und ermöglichen so eine stufenlose Drehzahlregelung zwischen 0-230V. Die zu regelnden Motoren sollten der Klasse H entsprechen und müssen für Phasenanschnittregelung zugelassen sein. Montage: FCSM-Drehzahlregler für 230 V sind für den Einbau in Schaltschränke oder in Gerätegehäuse vorgesehen, Zur Kühlung der Regler ist ausreichende Luftzirkulation erforderlich, die Montage muss so erfolgen, daß die Kühlrippen senkrecht stehen. Die Einstellung für „Min-mode“ (min-Drehzahl) oder „Abschaltbetrieb“ (CUT-OFF) erfolgt beim FCSM im externen Regler. Elektrischer Anschluss: Bitte beachten Sie die Phasengleichheit bei den 230V-Modellen – der Steuertrafo für den ansteuerenden Regler (z. B. Microrack oder Microchiller² SE) müssen dieselbe Phase nutzen.
