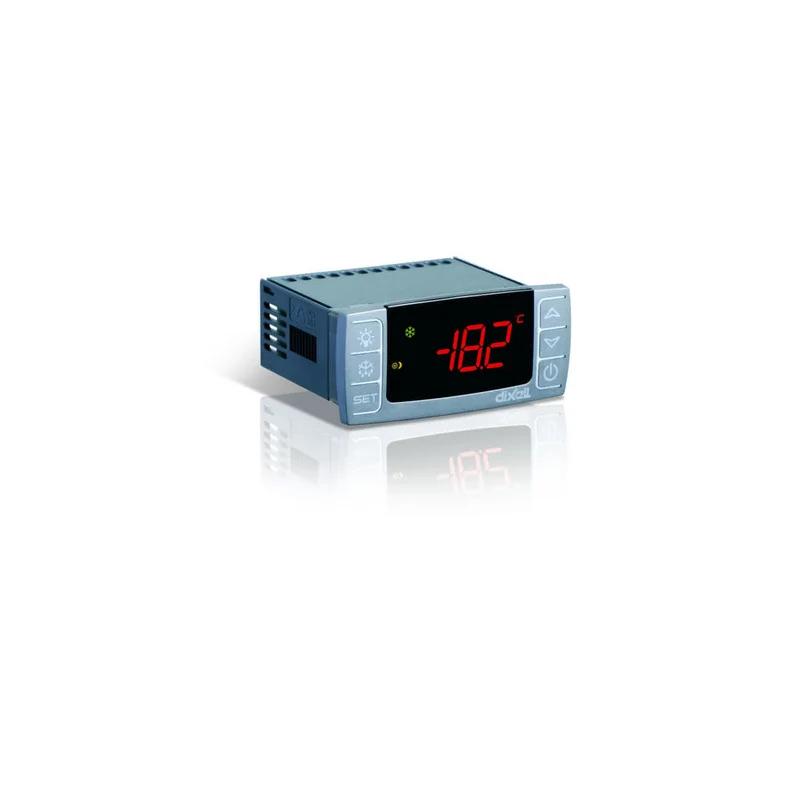

XR70CX-5N0C0 Dixell

Kühlstellenregler Dixell XR70CX-5N0C0 mit 3 Relais, 230V Version

Kühlstellenregler XR70CX-5N0C0 230V Version mit 2x PTC/NTC Eingang und 3x Relais(16A+8A+5A) Dixell Copeland

Technische Daten

• Typ XR70CX-5N0C3, Tafeleinbaugerät 29mm x 71mm, 230V
• 2x PTC/NTC Eingang (-55...+150°C)
• 1x Verdichter-Relais 16A
• 1x Abtauung 8A
• 1x Gebläse 5A
• 1x konfig. digitaler Eingang
• 1x HOT-KEY Anschluß
• 2x PTC/NTC-Eingang (Kühlraum)
• Ausführung: ohne X-REP Ausgang, ohne Buzzer, ohne RTC
• Elektrischer Anschluss: Schraubklemmen für max. Leiterdurchmesser 2,5mm²
• Schutzart: IP 20, Front: IP 65
• Leistungsaufnahme: 3 W
• Abmessungen (B x H x T): 78 x 37 x 60 mm
• Temperaturmessbereich NTC: - 40°C bis + 110°C
• Umgebungstemperatur: 0 bis 60°C

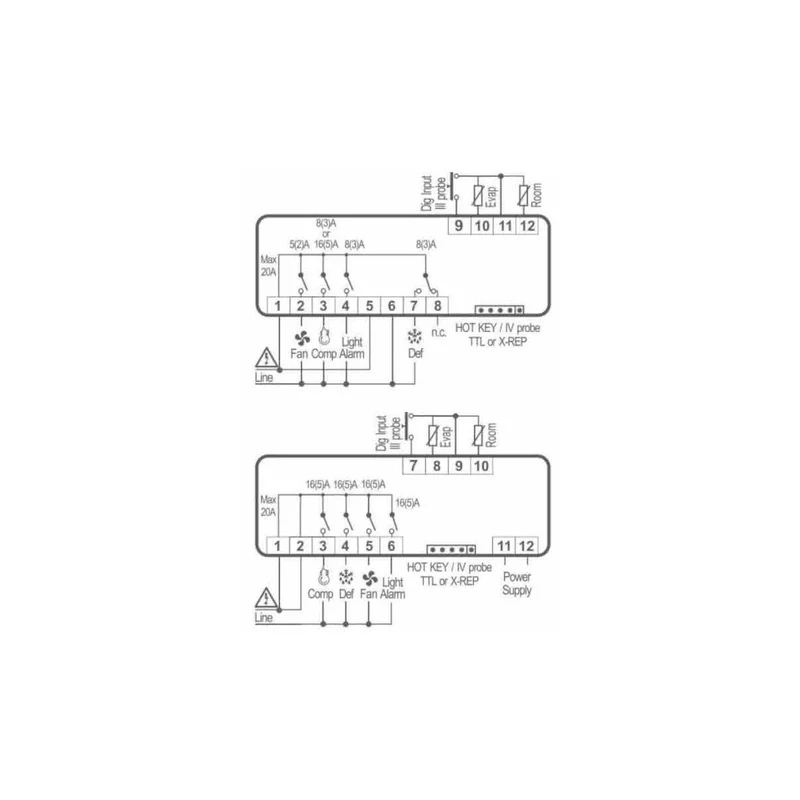

Das Tafeleinbaugerät XR70CX, mit dem Frontmass 74x32mm, ist ein Mikroprozessor-gesteuerter Kühlstellenregler für Normal- und Tiefkühltemperaturen. Mit drei Relais-Ausgängen für die Regelung des Verdichter, Abtauungen, welche elektrisch oder Heissgas sein kann und Verdampfer-Gebläse. Ebenfalls vorhanden ist ein 4-tes konfigurierbares Relais (z.B. über Fronttaste Licht ein- oder ausschalten). Abhängig von der Ausführung können zu drei Fühler NTC oder PTC gleichzeitig angeschlossen werden. Je nach Konfiguration für Raumtemperatur, Abtauung, Gebläse-Regelung, usw. Für den dritten Fühler wird der digitale Eingang umkonfiguriert (abh. von der Ausführung) und der 4. Fühler (abh. von der Ausführung) wird über den HOT-KEY Anschluss verdrahtet. Für Kondensator-Temperatur Alarm. Via HOT-KEY kann das Gerät programmiert werden, bzw. ein Parametersatz auf HOT-KEY gesichert werden. Abhänging vom Modell kann alternativ am HOT-KEY –Anschluss auch ein externe Anzeige X-REP angeschlossen werden.
